Este soporte de montaje solar, vendido directamente por la fábrica de Shixinda, es prefabricado modular y ensamblado con pernos completos en el sitio. No es necesario realizar soldaduras en el lugar, lo que acorta significativamente el período de construcción. El ángulo de inclinación se puede ajustar de 5° a 45°, compatible con componentes de gran tamaño como 182/210. Se puede combinar con anclajes de suelo en espiral, accesorios de techo y bases de contrapeso para diversos cimientos, y se puede personalizar para terrenos complejos como montañas, techos de acero de colores y estanques de peces. En comparación con los soportes ordinarios, el diseño de ventilación y disipación de calor reduce la degradación de los componentes y el modelo de seguimiento puede aumentar la generación de energía entre un 15% y un 30%.
Como fabricante de acero, Shixinda controla de forma independiente las especificaciones del perfil. El acero en forma de C, los tubos cuadrados y un juego completo de accesorios de acero inoxidable 304 se producen y venden internamente, equilibrando el rendimiento de costos y la velocidad de entrega. Admite pedidos personalizados para pedidos de exportación a granel y el acero se puede reciclar, satisfaciendo las necesidades de proyectos fotovoltaicos sin emisiones de carbono. Proporciona soluciones de soporte completas, estables y confiables para centrales fotovoltaicas nacionales y extranjeras.
El soporte de montaje solar es un sistema especializado de componentes de estructura de acero/aleación de aluminio que se utiliza para fijar, soportar y soportar módulos solares fotovoltaicos. Está equipado con piezas de conexión, bases y accesorios de ajuste y se instala en el suelo, techo, marquesina, superficie del agua, etc. Es un material auxiliar central para centrales fotovoltaicas, que estabiliza los paneles fotovoltaicos en la inclinación y orientación óptimas para garantizar su estabilidad, y se divide en tipo fijo, tipo de seguimiento, tipo flotante y tipos de soporte de techo.
Soporte de carga y fijación: Soportar el peso de los paneles fotovoltaicos, la presión del viento, la presión de la nieve y las cargas sísmicas para evitar que los componentes vuelquen o caigan;
Optimización del ángulo: ajustar la inclinación y orientación de los paneles fotovoltaicos para maximizar la recepción de la irradiación solar y mejorar la generación general de energía;
Protección y protección: Aislar los paneles fotovoltaicos del suelo/techo, proporcionando ventilación y disipación de calor, reduciendo la acumulación de agua y nieve y retrasando el envejecimiento de los componentes;
Estandarización y compatibilidad: Disponer los componentes de manera uniforme, dejando un paso de mantenimiento, facilitando la limpieza, mantenimiento y sustitución de componentes;
Adaptabilidad de la escena: Adaptación a terrenos complejos como montañas, llanuras, techos de tejas de acero de colores, techos de concreto y estanques de peces.
Utiliza principalmente galvanización en caliente/aleación de zinc-aluminio-magnesio. Tiene una alta resistencia a la corrosión y es adecuado para su uso en zonas costeras, zonas salino-álcalis y regiones lluviosas. La vida anticorrosión es de más de 25 años, coincidiendo con el ciclo de vida de los módulos fotovoltaicos. La central puede evitar frecuentes sustituciones durante todo su periodo.
Diseño de inclinación preciso y seguimiento automático de la estructura de soporte. En comparación con los componentes planos, puede aumentar la generación de energía entre un 10% y un 30%.
La estructura de soporte tiene función de ventilación, reduciendo la temperatura de trabajo de los componentes y minimizando la degradación relacionada con la temperatura.
Diseñado según estándares nacionales de carga, resistente a fuertes vientos, nieve y terremotos. Se califica el cálculo de mecánica estructural.
Montaje modular, nodos reforzados, sin soldaduras en sitio para montaje en sitio y fuerte rigidez general.
Todos los componentes modulares prefabricados se ensamblan con pernos in situ. No se requiere soldadura en el sitio.
Los accesorios son universales y compatibles con los principales módulos fotovoltaicos de gran tamaño de 550W/700W/700W +. Es compatible con módulos de doble cristal y monocristal.
Los soportes de aleación de aluminio son livianos, lo que reduce la carga sobre el techo. Los soportes de acero galvanizado tienen un alto costo y un bajo costo unitario.
Los perfiles son regulares, el embalaje es compacto y la pérdida durante el transporte logístico es pequeña, con menores costos de flete.

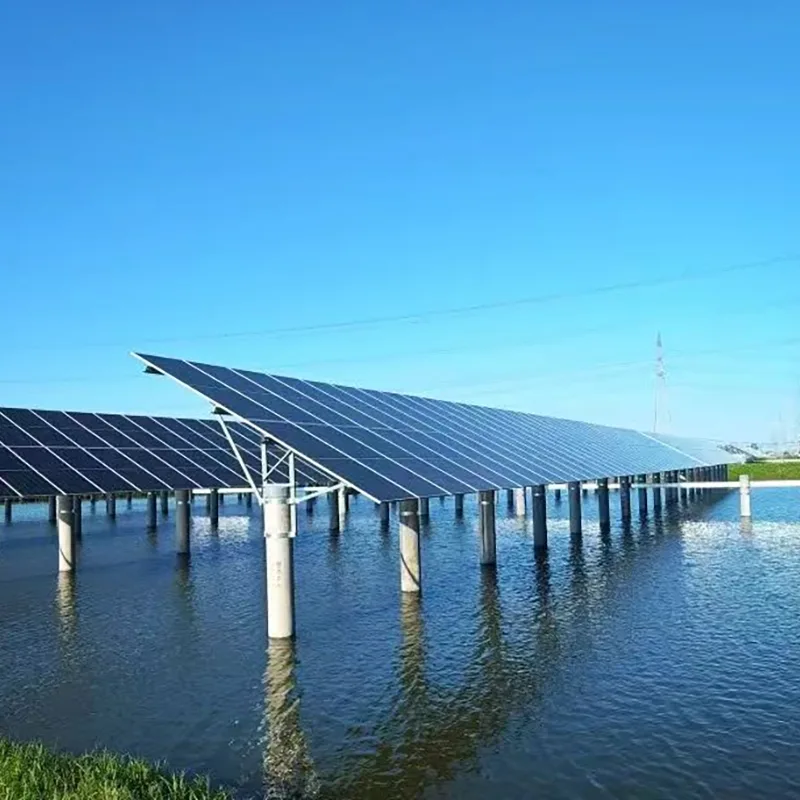

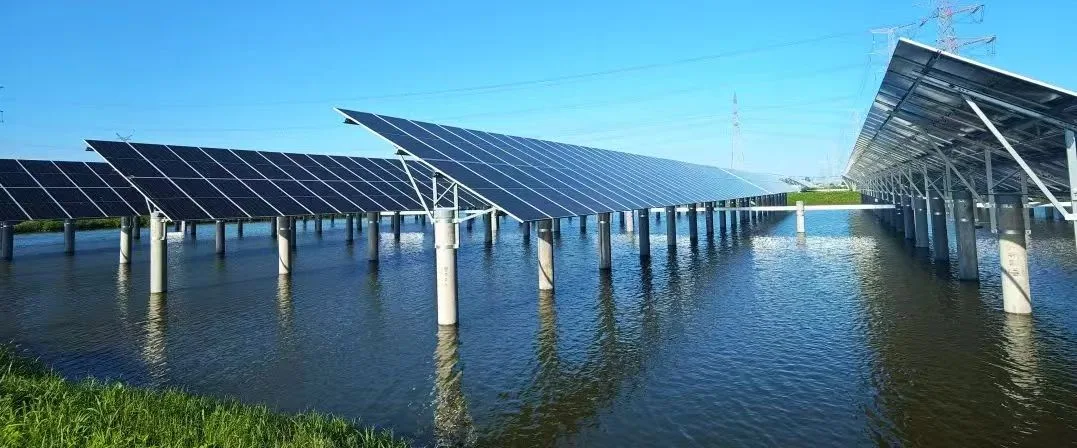

Se pueden personalizar las centrales eléctricas terrestres, los techos de tejas de acero de colores, los techos de hormigón, los refugios para automóviles fotovoltaicos, la integración fotovoltaica de pesca y la energía fotovoltaica montañosa.
Puede ajustarse en inclinación, disponerse en filas dobles o simples y adaptarse a terrenos con diferencias de altura.
El acero y las aleaciones de aluminio son 100% reciclables, sin residuos de construcción. El revestimiento de zinc, aluminio y magnesio no genera contaminación por metales pesados y cumple con los requisitos de proyectos fotovoltaicos sin emisiones de carbono.
| Categoría | Parámetro | Estándar de especificación básica | Aplicación / Notas |
| Material y anticorrosión | Soporte de acero al carbono galvanizado en caliente | Material base: acero de alta resistencia de baja aleación Q235B/Q355B; espesor de revestimiento ≥85μm; Prueba de niebla salina 500h sin óxido rojo. | Plantas fotovoltaicas terrestres y de montaña; primera opción rentable; Adecuado para la mayoría de las regiones del país. |
| Soporte de acero de aleación de zinc, aluminio y magnesio | Materia prima: Q235B/Q355B; Espesor del revestimiento de aleación de Zn-Al-Mg ≥65μm; Prueba de niebla salina 1500h sin óxido rojo. | Zonas costeras, salino-alcalinas e industriales con ambientes de alta corrosión; La resistencia a la corrosión supera con creces la galvanización en caliente ordinaria. | |
| Soporte de aleación de aluminio 6063-T5 | Resistencia a la tracción ≥160MPa; tratamiento anodizado/pasivado; Prueba de niebla salina 1000h sin corrosión. | Techos de acero recubiertos de color, C&I/tejados residenciales; ligero, no daña la capa impermeabilizante del tejado | |
| Carga de seguridad estructural | Carga de viento | 0,5–1,0 kN/m², personalizable para tifones de nivel 12 y superior | Cubre la mayoría de las regiones a nivel nacional; Los perfiles se pueden engrosar para zonas costeras o con vientos fuertes. |
| Carga de nieve | 0,3–1,2 kN/m², personalizable según la carga de nieve local con un período de retorno de 50 años | Las regiones del norte con fuertes nevadas y las áreas de gran altitud requieren un diseño mejorado según los códigos locales | |
| Resistencia sísmica | Intensidad de fortificación sísmica 8, compatible con GB50011 | Se puede actualizar a intensidad 9 en zonas altamente sísmicas. | |
| Vida útil del diseño | 25 años | Coincide con el ciclo de vida completo de los módulos fotovoltaicos, en línea con los estándares comunes de diseño de plantas fotovoltaicas. | |
| Ángulo de inclinación y ajuste | Soporte fijo | Inclinación ajustable de 5° a 45°, inclinación de generación óptima personalizada según la latitud local, 2 a 3 niveles de ajuste manual | Común para plantas montadas en el suelo y techos de hormigón; la categoría principal actual |
| Rastreador de un solo eje | Rotación automática de seguimiento solar de este a oeste de 0° a 60°, precisión de seguimiento de ±0,5° | Grandes plantas planas montadas en el suelo; La producción aumentó entre un 15% y un 25% frente a la fija. | |
| Rastreador de doble eje | Azimut ±180° + inclinación 0°–90° ajuste de doble eje, precisión de seguimiento ±0,3° | Regiones de alta latitud y alta irradiancia; La producción aumentó entre un 25% y un 35% frente a la fija. | |
| Soporte de lastre para techo | Inclinación fija de 10° a 15°, compatible con techos de hormigón y acero revestidos de color con junta alzada | C&I/tejados residenciales; Equilibra la eficiencia del drenaje y el rendimiento de generación. | |
| Especificaciones del perfil principal | Columnas / Publicaciones | Canal C/viga H/tubo cuadrado; tamaños principales C80/C100/C120, tubos cuadrados de 80×80/100×100 | Principales elementos portantes de plantas montadas en el suelo; espesor de pared personalizable por carga |
| Vigas principales/de correa | Canal en U/tubo rectangular/perfiles extruidos de aluminio; tamaños convencionales 40×40/40×80/60×60 | Miembros de soporte de módulo directo que garantizan rigidez y estabilidad generales. | |
| Accesorios de conexión | Pernos/tuercas de acero inoxidable 304, abrazaderas dedicadas, clips impermeables; compatible con GB/T 3098.6 | Universal en toda la serie; anticorrosión, antiaflojamiento; compatible con los marcos de módulos fotovoltaicos convencionales | |
| Accesorios de puesta a tierra | Arandelas y pernos de conexión a tierra dedicados | Cumple con los requisitos de puesta a tierra del sistema fotovoltaico; previene la corrosión electroquímica; Cumple con los códigos de seguridad eléctrica. | |
| Compatibilidad y diseño del módulo | Tamaños de módulos compatibles | Módulos monocristalinos, bifaciales y de vidrio simple de gran formato de 182 mm/210 mm; admite módulos principales de 550 W a 700 W+ | Personalizable para tamaños especiales y formatos de módulos especiales. |
| Disposición | Diseños de gran envergadura con soporte alto y horizontal de una sola fila, horizontal de dos filas | Diseño optimizado por terreno y sombreado para maximizar la capacidad instalada. | |
| Un solo tramo | Soportes de suelo de 2 a 6 m, soportes de techo de 1 a 3 m | Ajustable por carga y especificaciones de perfil, equilibrando el costo y la seguridad estructural | |
| Espaciado de módulos | Calculado por sombra local del solsticio de invierno, con acceso de operación y mantenimiento reservado | Garantiza que no haya sombras en invierno y cumple con los códigos de diseño de plantas fotovoltaicas. | |
| Fundación de instalación | Cimentación montada en el suelo | Anclajes de tornillo, cimientos independientes de pilotes de hormigón, cimientos de listones | Adecuado para terrenos de montaña, llanura y estanques de peces; Los anclajes de tornillo no necesitan excavación y se instalan rápidamente. |

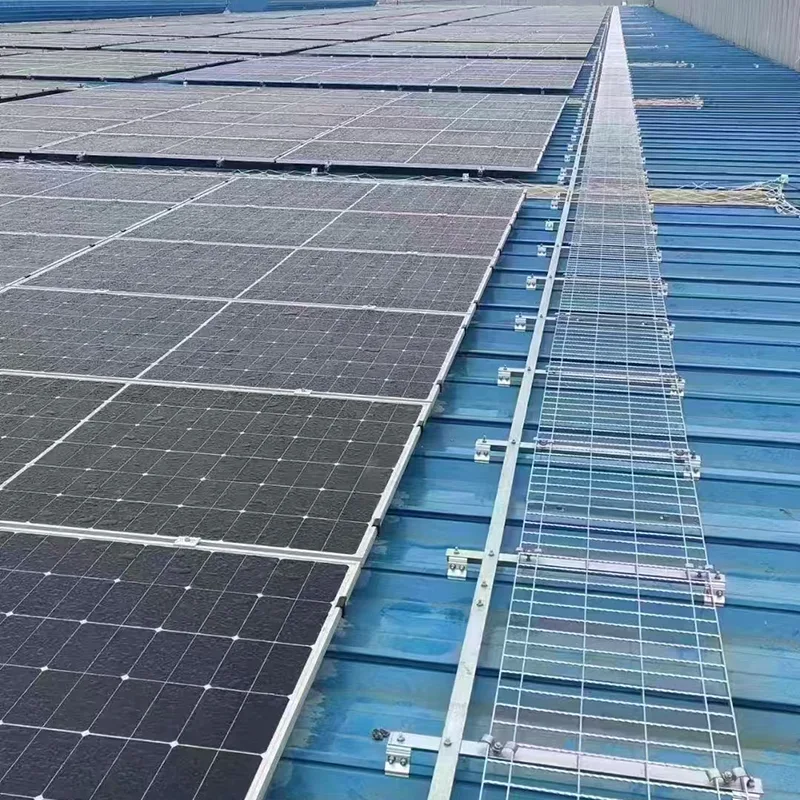

| Cimentación de techo de acero revestida de color | Instalación no penetrante con clips dedicados | No daña la impermeabilización del tejado; compatible con perfiles de acero con junta alzada, con cordón en ángulo y corrugado | |

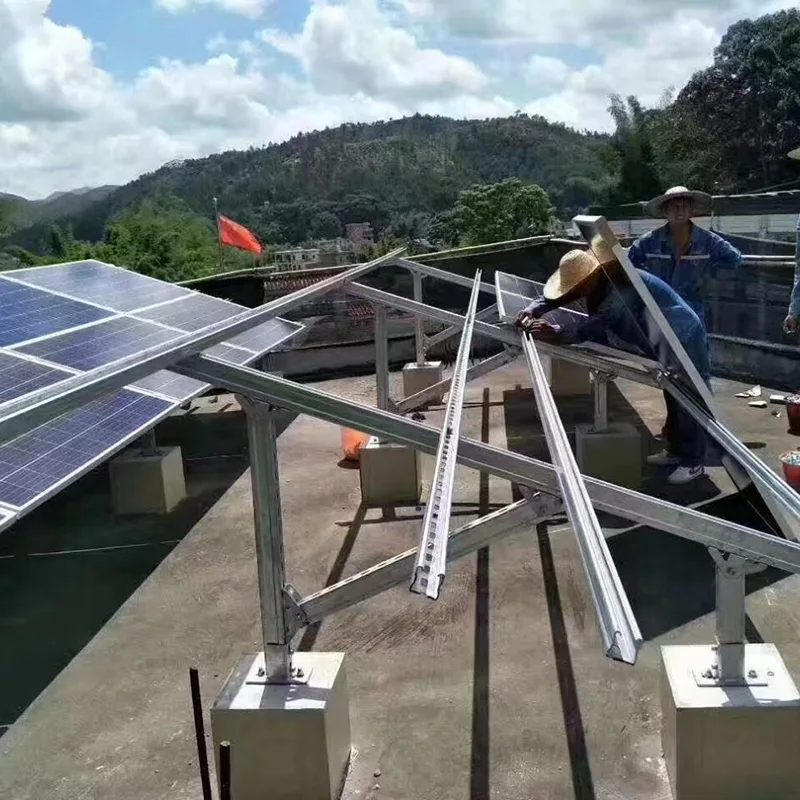

| Fundación de techo de hormigón | Cimentaciones de bloques de lastre | Sin clavos, sin daños a la estructura del techo, rápido de instalar y quitar; adecuado para tejados planos y con poca pendiente | |

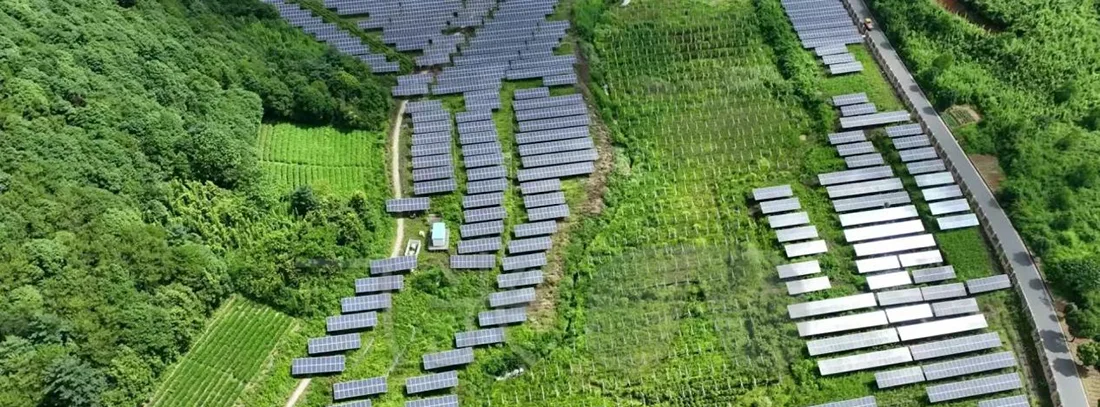

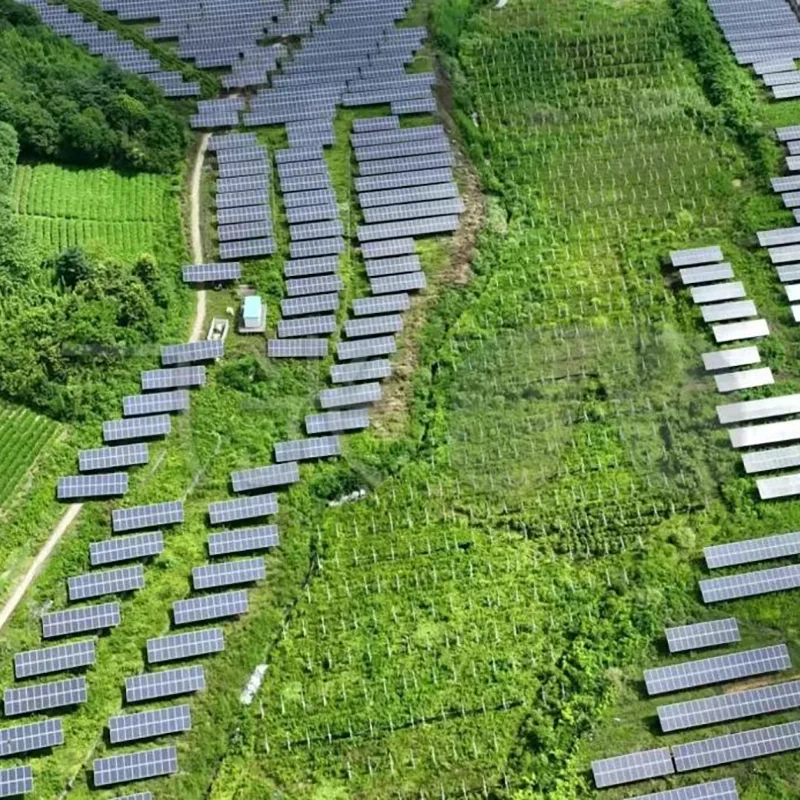

| Fundación PV de montaña | Cimentaciones de pilotes ajustables, cimentaciones de anclaje de roca | Se adapta a terrenos montañosos con grandes diferencias de elevación y geología compleja, lo que reduce la excavación de movimientos de tierras. |
El soporte de montaje solar Shixinda está hecho de material Q355B de alta resistencia y presenta tres tipos principales: galvanizado en caliente, zinc-aluminio-magnesio y aleación de aluminio 6063-T5. El espesor de la capa de galvanización es ≥ 85 μm. La prueba de niebla salina del modelo zinc-aluminio-magnesio puede alcanzar las 1500 horas. Tiene una adaptabilidad excepcional en ambientes de alta corrosión, como áreas costeras y salino-álcalis, con una vida útil de diseño de 25 años, que coincide con el ciclo de vida de los módulos fotovoltaicos. El producto sigue estrictamente los estándares de carga nacionales y puede soportar fuertes vientos de 12 niveles y altas cargas de nieve, cumpliendo con los estándares de diseño sísmico de 8 grados. La redundancia de seguridad estructural es suficiente.
El producto es prefabricado modular y ensamblado con pernos completos en obra, sin necesidad de soldadura en obra, acortando significativamente el periodo de construcción. El ángulo de inclinación se puede ajustar de 5° a 45°, es compatible con componentes de gran tamaño como 182/210 y se puede combinar con anclajes de suelo en espiral, accesorios de techo y bases de contrapeso para diversos cimientos. La personalización está disponible para terrenos complejos como montañas, techos de acero de colores y estanques de peces. En comparación con los soportes ordinarios, el diseño de ventilación y disipación de calor reduce la degradación de los componentes y el modelo de seguimiento puede aumentar la generación de energía entre un 15% y un 30%.
Como fabricante de acero, Shixinda controla de forma independiente las especificaciones del perfil. El acero en forma de C, los tubos cuadrados y un juego completo de accesorios de acero inoxidable 304 se producen y venden internamente, equilibrando el rendimiento de costos y la velocidad de entrega. Admite pedidos personalizados para pedidos de exportación a granel y el acero se puede reciclar, satisfaciendo las necesidades de proyectos fotovoltaicos sin emisiones de carbono, proporcionando soluciones de soporte completas, estables y confiables para centrales fotovoltaicas nacionales y extranjeras.
