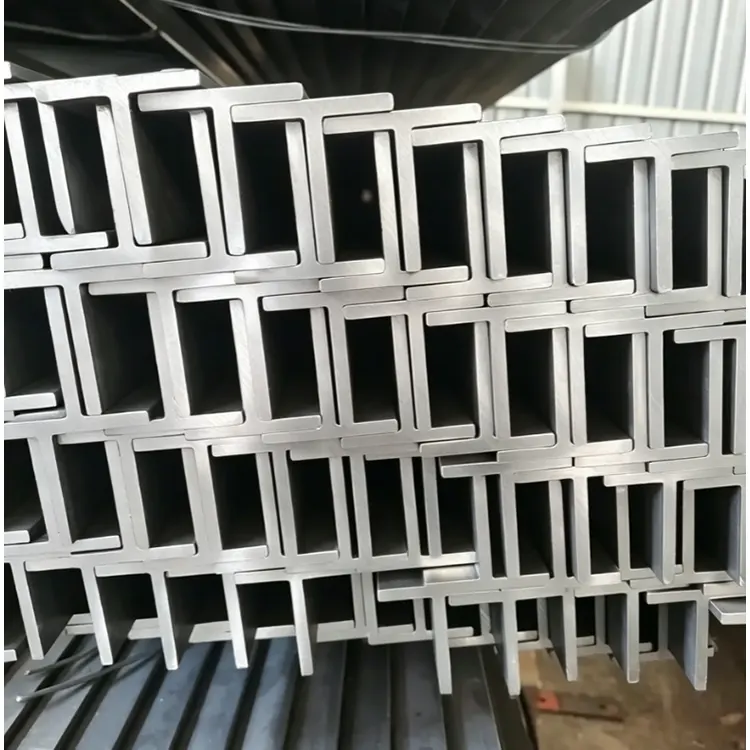

En comparación con los perfiles resistentes de sección grande, como el acero en forma de H y el acero en forma de I, la viga en T de alta calidad de Shixinda elimina los diseños de secciones transversales redundantes, tiene una ruta de transmisión de fuerza clara y concentrada y tiene un rendimiento de resistencia a la flexión y al corte más específico. Evita eficazmente los problemas de grandes espacios en las juntas, distribución desigual de la fuerza y fácil deformación en los tipos de acero combinados tradicionales.

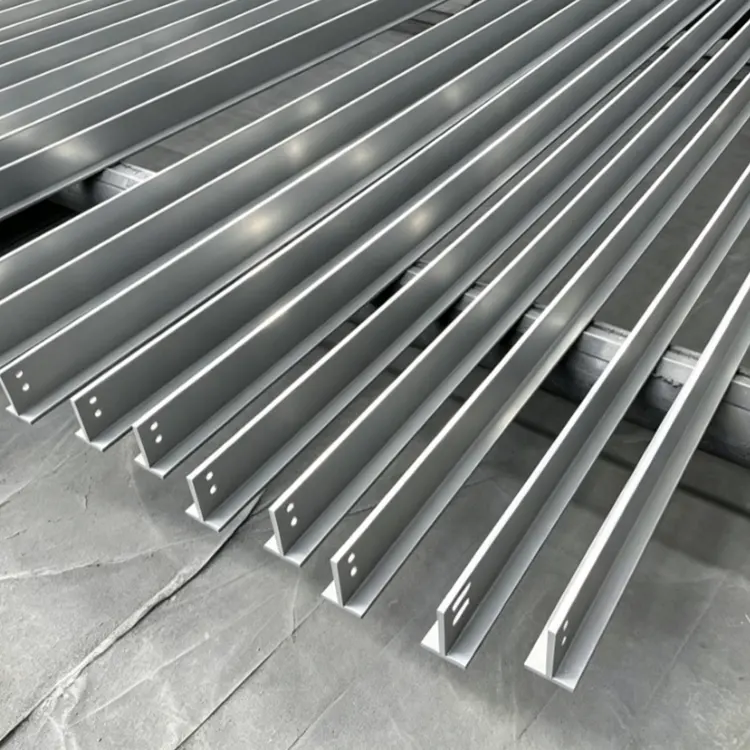

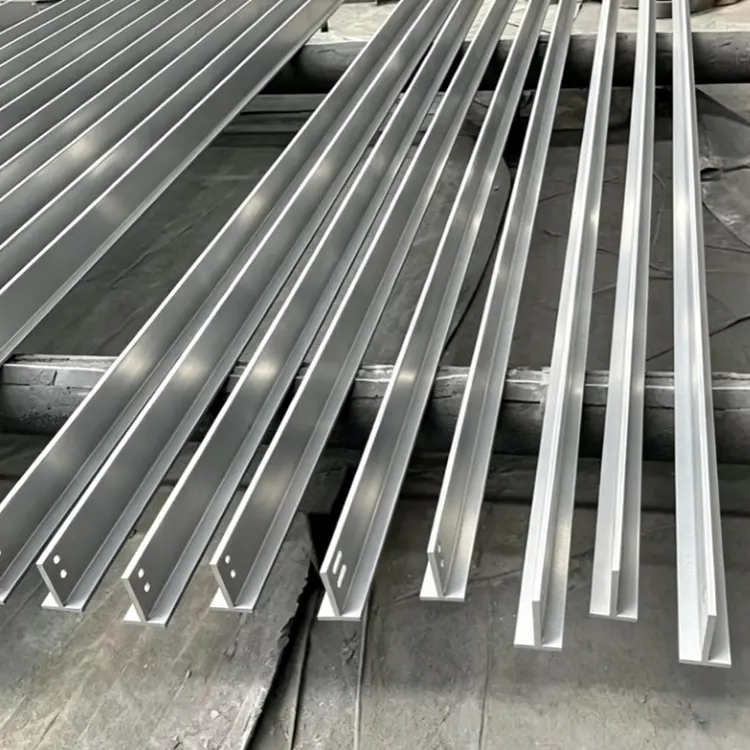

El acero en forma de T formado por integración laminada en caliente no tiene tensión de soldadura secundaria y la integridad estructural general es alta; El acero dividido en forma de T se basa en el procesamiento de material madre maduro, con secciones regulares y dimensiones uniformes. Ambos procesos pueden garantizar la rectitud y la precisión del ensamblaje de los perfiles y son adecuados para la construcción modular estandarizada.
|
Categoría de especificación |
Parámetros e indicadores técnicos |
Descripción de la aplicación |
|
Grado del material |
Acero al carbono: acero de alta resistencia Q235B, Q355B, Q420B; Acero inoxidable: 304/316; Acero de baja aleación resistente a la intemperie |
Acero al carbono para edificios industriales, estructuras de acero y soportes de carga en general; Acero inoxidable para ambientes exteriores y químicos altamente corrosivos; Acero resistente a la intemperie para paisajes al aire libre y componentes de puentes expuestos |
|
Especificaciones de dimensiones |
Regla de marcado de sección: Alto H × Ancho de ala B × Espesor del alma t₁ × Espesor de ala t₂; Rango de sección convencional: H 25 mm ~ 400 mm, B 25 mm ~ 300 mm; Rango de espesor de pared: alma 3 mm ~ 20 mm, brida 4 mm ~ 25 mm; Longitudes fijas estándar: 6 m/9 m/12 m, longitudes personalizadas no estándar disponibles |
Tamaño pequeño (H ≤ 100 mm): piezas de maquinaria de precisión, rieles guía de ascensor, piezas pequeñas integradas; Tamaño mediano (H100-200 mm): quillas de muro cortina, soportes fotovoltaicos, vigas de acero secundarias; Tamaño grande (H ≥ 200 mm): vigas principales de fábrica, componentes de puentes, plataformas de servicio pesado |
|
Precisión dimensional |
Tolerancia de altura de sección/ancho de ala ≤ ±2,0 mm; Tolerancia del espesor del alma/brida ≤ ±0,5~1,0 mm; Desviación de rectitud ≤1,5 mm/m; Verticalidad de la brida ≤ B/100; Desviación de inclinación del corte final ≤3 mm |
Cumple con los requisitos para empalme de estructuras de acero, conexión de pernos y ensamblaje de soldadura en sitio, aplicables a proyectos convencionales que incluyen la construcción de estructuras principales, puentes y soportes fotovoltaicos; Las versiones personalizadas de alta precisión se adaptan a aplicaciones de rieles deslizantes de maquinaria de precisión y tránsito ferroviario. |
|
Propiedades mecánicas |
Q235B: límite elástico ≥235MPa, resistencia a la tracción 375~500MPa, alargamiento ≥25%; Q355B: límite elástico ≥355MPa, resistencia a la tracción 470~630MPa, alargamiento ≥21%; Q420B: límite elástico ≥420MPa, resistencia a la tracción 500~680MPa, alargamiento ≥18%; Acero inoxidable 304: límite elástico ≥205MPa, resistencia a la tracción ≥520MPa, alargamiento ≥40% |
Una mayor resistencia se adapta a estructuras de acero de gran luz y carga pesada para lograr un diseño liviano; Acero de baja aleación y alta resistencia para componentes centrales que soportan carga, como puentes y vigas principales de fábrica; Acero al carbono ordinario para componentes secundarios de carga, incluidos soportes generales y muros cortina. |
|
Tratamiento superficial |
Pieza en bruto negra laminada en caliente, desoxidación con granallado, galvanización en caliente (espesor de capa de zinc ≥85 μm), galvanización en frío, recubrimiento de pintura epóxica rica en zinc, recubrimiento de fluorocarbono, decapado y pasivación |
Galvanizado en caliente para proyectos en exteriores húmedos como soportes fotovoltaicos y obras municipales; Revestimiento epoxi rico en zinc/fluorocarbono para la construcción de muros cortina y estructuras decorativas de acero; Desoxidación por granallado de componentes soldados en interiores y tratamiento previo al recubrimiento; Pasivación por decapado de acero inoxidable para entornos químicos y costeros de alta corrosión |
|
maquinabilidad |
Doblado en frío: Sin grietas ni delaminación después de la prueba de doblado en frío a temperatura ambiente de 180 °C (series Q235/Q355); Soldadura: Compatible con soldadura por arco, soldadura por arco sumergido y soldadura con protección de gas; resistencia de la unión ≥90% del metal base sin fragilidad por endurecimiento; Punzonado y taladrado: punzonado/taladrado CNC disponible, tolerancia del orificio ±0,2 mm sin astillas ni grietas en los bordes; Corte: corte con llama, corte por plasma y corte con sierra respaldados por cortes suaves, sin rebabas y sin distorsiones; Doblado: conformado personalizado por doblado en frío, radio de curvatura ≥2 veces el espesor de la pared sin grietas |
Doblado en frío para villas de acero ligero y componentes decorativos de acero; Soldadura para vigas principales de fábrica y marcos de acero pesados; Perforación y perforación para soportes fotovoltaicos conectados con pernos y quillas de muros cortina; Corte de precisión para accesorios de maquinaria y piezas de ingeniería integradas; Curvado de estructuras de acero de formas especiales y perfiles decorativos. |
|
Estándares ejecutivos |
Estándar nacional básico: GB/T 11263-2017 Vigas en H laminadas en caliente y vigas en T divididas; Estándares de materiales de soporte: Acero estructural al carbono GB/T 700-2006, Acero estructural de baja aleación y alta resistencia GB/T 1591-2018; Estándar anticorrosión: GB/T 13912-2020 Requisitos técnicos para revestimientos galvanizados en caliente; Estándar de aceptación: Código GB/T 50205-2020 para la aceptación de la calidad de construcción de estructuras de acero; Estándares opcionales de comercio exterior: EN 10025 (Estándar europeo), JIS G3101 (Estándar japonés) |
GB/T 11263-2017 es obligatorio para la construcción nacional, estructuras de acero y proyectos fotovoltaicos; Los estándares europeos/japoneses están disponibles para pedidos de exportación al extranjero; Las industrias de puentes, químicas y otras industrias especiales deberán cumplir además con los códigos de aceptación industrial correspondientes. |
Resistencia a la flexión y soporte de carga: la placa del alma soporta el momento de flexión vertical y sirve como viga secundaria del techo, viga pequeña de la plataforma y viga principal de la marquesina. Su sección tiene alta eficiencia de resistencia a la flexión;
Estabilidad a la compresión: la brida mejora la rigidez lateral. Se utiliza como columna del muro cortina, columna de soporte del panel fotovoltaico y pequeña columna de carga. Es menos probable que se vuelque o pierda estabilidad;
Soporte de anclaje lateral: como soporte de columna a columna y soporte horizontal del techo, restringe el desplazamiento lateral del marco y mejora la estabilidad sísmica de la estructura general.
Ahorro de material y peso ligero: en comparación con el acero de doble ángulo con la misma capacidad de carga, ahorra entre un 25% y un 35% de acero, lo que reduce la carga total del edificio y el costo de los cimientos;
Montaje simplificado: la brida de un solo lado es conveniente para taladrar pernos y soldar en bisel. No es necesario empalmar dos ángulos de acero, lo que reduce significativamente la cantidad de soldaduras y pernos y acorta el período de construcción en el sitio;
Compatibilidad universal: las especificaciones estandarizadas disponibles en el mercado cubren múltiples industrias, como la construcción, la fotovoltaica, las obras municipales y la maquinaria. Los modelos de soldadura no estándar pueden cumplir requisitos especiales para cargas pesadas y grandes secciones transversales.
1. La distribución de fuerza de la sección transversal está diseñada científicamente y proporciona una resistencia estable a la flexión y la compresión. En comparación con el acero de doble ángulo, ahorra entre un 25% y un 35% de acero para la misma capacidad de carga.
2. Está formado como una sola pieza sin juntas, lo que reduce las soldaduras y pernos, aumentando así la eficiencia de la construcción en un 30%.
3. Toda la serie está estandarizada y tiene suficiente disponibilidad en stock. También se encuentran disponibles especificaciones de soldadura personalizadas no estándar.
4. Excelente rendimiento de procesamiento, que permite cortar, soldar, perforar y doblar.
5. Compatible con diversos procesos anticorrosión, brindando durabilidad a largo plazo en exteriores.
6. Puede usarse para múltiples propósitos, como columnas, vigas y nervaduras de soporte, con una gran versatilidad.
7. Cumple con los estándares de precisión dimensional, lo que garantiza que no haya espacios durante el ensamblaje y es adecuado para prefabricación y aplicaciones fotovoltaicas de alta precisión.
1. Columnas secundarias de pórticos de acero, vigas secundarias combinadas de losas de piso (TM tipo I de acero);
2. Marco de conexión de pared exterior prefabricado, pequeñas vigas de balcones en voladizo;
3. Columnas ligeras de disipación de energía y reducción de vibraciones de material compuesto de acero y hormigón (acero TW de ala ancha en forma de T como columna de refuerzo con núcleo de acero).
Edificio de investigación y desarrollo de estructura de acero totalmente prefabricada de Taizhou Ershiqi Metallurgical Group. Toda la estructura principal del edificio se completó en sólo 20 días. Todas las vigas de piso y soportes verticales de las paredes exteriores fueron hechas de acero en forma de I serie Q355B TM; Todos los componentes fueron prefabricados en fábrica y rociados con chorro de arena y pintura, y solo se utilizaron pernos para el montaje en el sitio. Los residuos de construcción se redujeron en un 70%, lo que lo convierte en un proyecto de referencia de prefabricación rápida de estructura de acero en China.
1. Vigas principales de peldaños de escaleras de acero, vigas portantes de plataformas de descanso (acero en forma de I tipo TM);
2. Vigas secundarias de acero en forma de T de ala estrecha de edificios de fábricas y entrepisos interiores de centros comerciales;
3. Marcos de soporte para cuartos de equipos y pasarelas de mantenimiento de techos.
Renovación del entresuelo interior del nuevo complejo de almacenamiento de la zona de Tianjin Binhai. Después de que se eliminó el piso de concreto original, se agregó un entrepiso con estructura de acero. Se seleccionó acero en forma de T TN100 × 200 como vigas secundarias del piso, que eran livianas y no requerían refuerzo de las columnas del marco original. Toda la entreplanta se completó en sólo 7 días.
