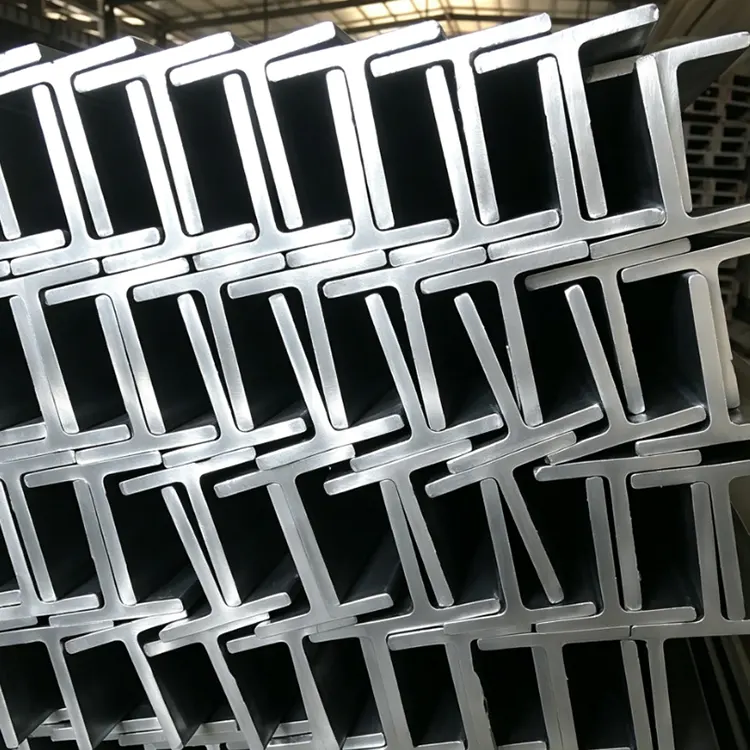

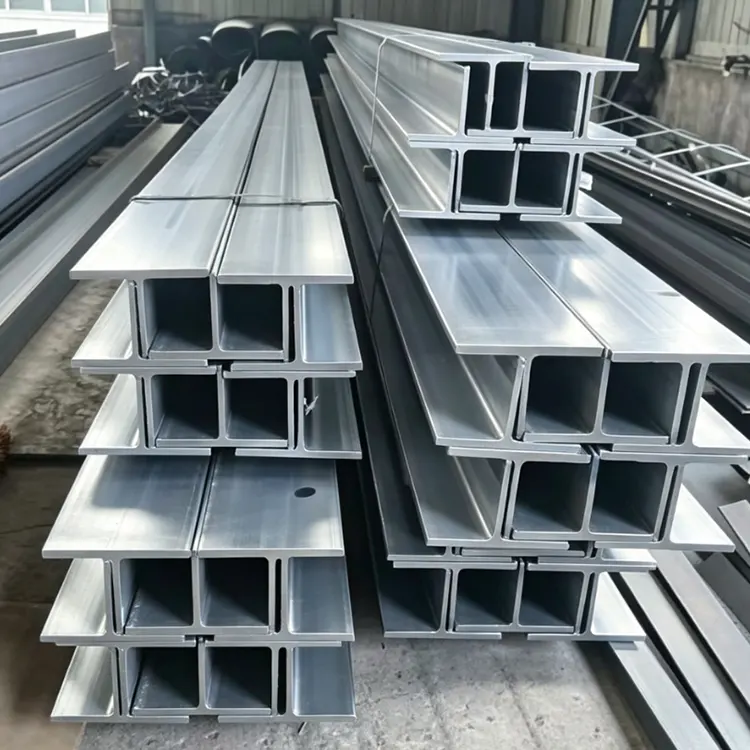

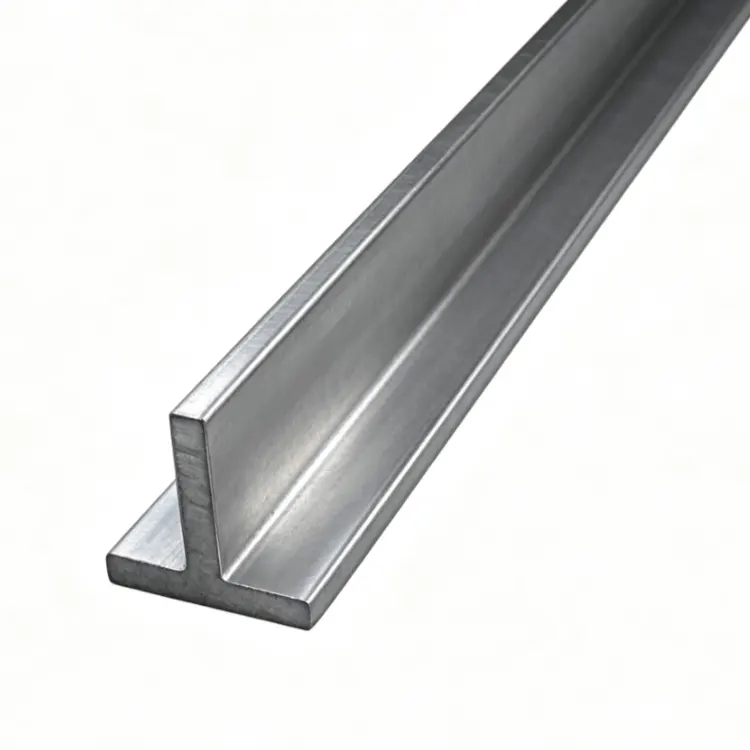

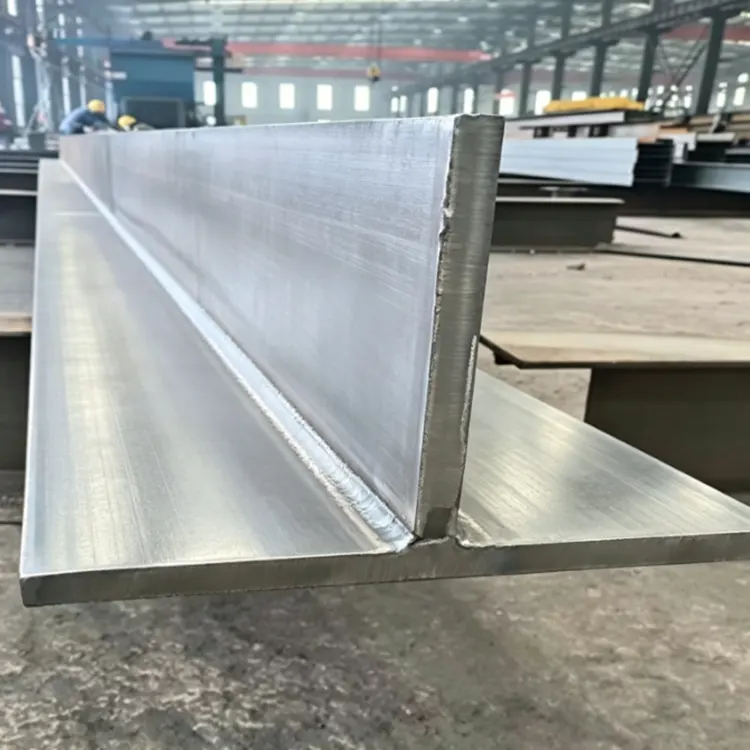

La viga en T galvanizada en caliente de la fábrica Shixinda es una sección de acero estructural al carbono con una sección transversal en forma de T. Se fabrica utilizando uno de tres procesos (laminación en caliente, división de acero con secciones en H o soldadura de placas de acero) para formar el perfil base en forma de T, seguido de un proceso de galvanización (ya sea por inmersión en caliente o electrogalvanización) para recubrir toda la superficie del acero con una capa de zinc para protección contra la corrosión; Este producto se denomina colectivamente acero galvanizado con sección en T.
El diseño de la sección transversal garantiza una distribución racional de la carga, reduciendo el consumo de acero y reduciendo los costos; La estructura en forma de T presenta un proceso de conformado integrado para el alma y las alas, ofreciendo una resistencia a la flexión y una capacidad de carga superiores en comparación con los aceros en ángulo de peso equivalente, requiriendo menos material en condiciones de carga idénticas y reduciendo efectivamente el costo total de la estructura de acero.
Hay tres procesos de moldeo disponibles que ofrecen una amplia idoneidad para todos los escenarios de aplicación: las vigas en T laminadas en caliente presentan una alta precisión y son ideales para componentes fotovoltaicos; Las vigas en T seccionadas ofrecen grandes especificaciones y alta resistencia, lo que las hace adecuadas para vigas principales de fábrica; Las vigas en T soldadas admiten una personalización no estándar y se pueden combinar para proyectos tanto de pequeña como de gran escala.
Alta planitud superficial y fácil montaje; secciones transversales regulares sin torsión ni deformación; facilita el punzonado, el corte, el empalme con pernos y la instalación en obra, reduciendo así el trabajo de nivelación requerido durante la construcción.
La galvanización en caliente proporciona una protección integral contra la corrosión y garantiza una larga vida útil. El proceso de inmersión en zinc a alta temperatura recubre las superficies interiores y exteriores, así como todos los bordes y espacios del acero, formando una capa protectora de zinc que protege contra la humedad, el agua de lluvia y la exposición a sales/álcalis; Este tratamiento es adecuado para ambientes exteriores, costeros o de sitios industriales donde puede ocurrir corrosión, ofreciendo una vida útil de más de 15 años y eliminando los costos de mantenimiento posteriores asociados con la eliminación de óxido y la pintura.
El recubrimiento de zinc presenta una fuerte adherencia y es altamente resistente al impacto, evitando su desprendimiento o desprendimiento; la unión metalúrgica entre el revestimiento de zinc y el acero garantiza que no se despegue ni se agriete incluso ante impactos de transporte o instalación; En comparación con las superficies pintadas con aerosol o los revestimientos galvanizados en frío, esta solución demuestra una durabilidad significativamente superior.
Capacidad de carga mecánica: el diseño de la sección en T proporciona una resistencia estable a la flexión, el corte y la compresión, sirviendo como quillas, soportes y componentes de carga primarios y secundarios; En comparación con el acero en ángulo o el canal de acero, requiere menos material y tiene un peso propio menor, lo que lo hace adecuado para diversas aplicaciones de soporte de estructuras de acero con cargas livianas, medianas y pesadas, donde funciona como estructura de carga para edificios, sistemas fotovoltaicos y equipos.
Funcionalidad de protección contra la corrosión a largo plazo: el revestimiento galvanizado en caliente encapsula completamente las superficies interior y exterior del perfil, bloqueando eficazmente la humedad, el agua de lluvia, la exposición a sal/álcali y el aire húmedo, proporcionando así prevención de oxidación a largo plazo para aplicaciones en exteriores; Esta solución elimina la necesidad de eliminar el óxido o pintar in situ, lo que agiliza los procedimientos posteriores de mantenimiento de protección contra la corrosión y la hace adecuada para entornos corrosivos como áreas al aire libre, regiones costeras y plantas químicas.
Convenientes capacidades de ensamblaje y conformado: Los perfiles presentan dimensiones estandarizadas, lo que admite corte, punzonado, doblado, soldadura y prefabricación; están diseñados para empalmes atornillados estandarizados y ensamblaje en el sitio, lo que acorta el ciclo de construcción y permite una integración perfecta entre los componentes prefabricados de fábrica y una rápida instalación en el sitio.
Sector fotovoltaico: Marco de soporte de carga resistente a la corrosión, diseñado específicamente para proporcionar soporte primario y secundario a módulos fotovoltaicos; Ofrece protección contra la oxidación a largo plazo durante 20 años en ambientes exteriores, mientras que su diseño liviano reduce el peso total del sistema de soporte.
Sector de la construcción: Muro cortina/estructuras portantes resistentes a la corrosión de fábrica; sirviendo como marco de paredes exteriores, correas de techo y vigas de carga para plataformas de equipos; Adecuado para estructuras exteriores que no requieren revestimiento.
Sector de infraestructura eléctrica municipal: soportes fijos exteriores resistentes a la corrosión para pasillos de tuberías, barandillas y soportes de bases de equipos eléctricos; diseñado para uso en exteriores a largo plazo sin oxidarse;
Estructuras de acero de alta resistencia: componentes de viga secundaria resistentes a la corrosión y de carga pesada con secciones segmentadas de gran tamaño o secciones en T galvanizadas soldadas; Adecuado para aplicaciones estructurales resistentes a la corrosión de carga pesada en edificios de fábricas y muros de contención.
|
Categoría de especificación |
Especificaciones técnicas |
Descripción del caso de uso |
|
Tipo de material |
Sustratos de acero al carbono: Q235B, Q355B, Q420B; Materiales especiales resistentes a la corrosión: acero inoxidable 304/316, acero resistente a la intemperie de baja aleación |
Q235B/Q355B/Q420B: adecuado para talleres industriales, estructuras de acero de construcción y soportes de carga en general (utilizando acero galvanizado con sección en T como sustrato principal); Acero inoxidable 304/316: adecuado para ambientes exteriores altamente corrosivos e instalaciones de procesamiento químico; Acero resistente a la intemperie de baja aleación: adecuado para proyectos de paisajismo al aire libre y componentes expuestos de puentes. |
|
dimensiones |
Reglas de anotación de sección: altura H×ancho del alma B×espesor del alma t₁ ×espesor del ala t₂; rango de secciones estándar: H 25 mm–H 400 mm, B 25 mm–B 300 mm; rango de espesor de pared: alma de 3 mm a 20 mm, ala de 4 mm a 25 mm; longitudes estándar: 6 m/9 m/12 m (longitudes personalizadas no estándar disponibles). |
Las especificaciones pequeñas (H≤100 mm) son adecuadas para sistemas de montaje fotovoltaicos, componentes mecánicos de precisión, rieles guía de ascensores y piezas pequeñas integradas; las especificaciones medianas (H: 100–200 mm) son adecuadas para marcos de muros cortina, sistemas de montaje fotovoltaicos y vigas secundarias estructurales de acero; Las especificaciones grandes (H≥200 mm) son adecuadas para tes principales en plantas industriales, componentes de puentes y plataformas de servicio pesado. |
|
precisión dimensional |
Altura de la sección/tolerancia de envergadura≤ ±2,0 mm; espesor del alma/tolerancia del espesor del ala: ±0,5–1,0 mm; desviación de rectitud: ≤1,5 mm/m; perpendicularidad de la brida: ≤B/100; Desviación de inclinación del corte final: ≤3 mm |
Adecuado para empalmes in situ de estructuras de acero, conexiones atornilladas con orificios pasantes y ensamblajes soldados; aplicable a aplicaciones convencionales como estructuras de edificios, puentes y sistemas de montaje fotovoltaicos; Las versiones personalizadas de alta precisión también son compatibles con aplicaciones de tránsito ferroviario y vías deslizantes mecánicas de precisión. |
|
propiedad mecánica |
Q235B: límite elástico ≥235 MPa, resistencia a la tracción 375–500 MPa, alargamiento≥25%; Q355B: límite elástico ≥355 MPa, resistencia a la tracción 470–630 MPa, alargamiento≥21%; Q420B: límite elástico ≥420 MPa, resistencia a la tracción 500–680 MPa, alargamiento≥18%; Acero inoxidable 304: límite elástico ≥205 MPa, resistencia a la tracción≥520 MPa, alargamiento≥40%. |
Una mayor resistencia permite una mejor compatibilidad con estructuras de acero de gran envergadura y cargas pesadas, lo que facilita un diseño liviano; el acero de baja aleación y alta resistencia es adecuado para componentes clave de soporte de carga, como vigas principales en plantas industriales y puentes; mientras que el acero al carbono ordinario es adecuado para componentes secundarios de carga, como soportes convencionales y muros cortina. |
|
proceso de tratamiento de superficies |
Producto principal: Galvanizado en caliente; espesor del recubrimiento de zinc≥85μm; procesos de soporte: laminado en caliente de palanquilla negra, granallado para eliminar óxido, galvanizado en frío, recubrimiento por aspersión de zinc rico en epoxi, recubrimiento por aspersión de fluorocarbono y decapado con pasivación. |
La galvanización en caliente es adecuada para entornos al aire libre y con alta humedad, como sistemas de montaje fotovoltaicos y proyectos de ingeniería municipal; el recubrimiento de zinc rico en epoxi o la pulverización de fluorocarbono son adecuados para la construcción de muros cortina y estructuras decorativas de acero; la eliminación de óxido con granallado es adecuada para componentes soldados en interiores y el posterior pretratamiento con pulverización de pintura; El decapado y pasivación del acero inoxidable es adecuado para entornos químicos altamente corrosivos y zonas costeras. |
|
características de manejo |
1. Rendimiento de doblado en frío: la prueba de doblado en frío a temperatura ambiente de 180° no muestra grietas; 2. Rendimiento de soldadura (Q235/Q355): Sin grietas ni delaminación; adecuado para soldadura por arco, soldadura por arco sumergido o soldadura con protección de gas; resistencia de la unión ≥90% de la resistencia del material base; sin fragilización inducida por el enfriamiento; 3. Punzonado y taladrado: mecanizado CNC; precisión del diámetro del agujero ±0,2 mm; sin astillas ni grietas en los bordes; 4. Rendimiento de corte: oxicorte, corte por plasma o aserrado; los bordes cortados son planos, libres de rebabas y no presentan deformaciones; 5. Rendimiento de doblado: conformado por doblado en frío; radio de curvatura ≥2 veces el espesor de la pared; sin grietas. |
El doblado en frío es adecuado para villas de acero de calibre ligero y componentes decorativos; la soldadura es adecuada para vigas principales en plantas industriales y estructuras de acero de alta resistencia; el punzonado es adecuado para conexiones atornilladas en sistemas de montaje fotovoltaicos y cerchas de muros cortina; el corte de precisión es adecuado para accesorios mecánicos y piezas integradas; El doblado es adecuado para estructuras de acero de forma irregular y componentes decorativos. |
|
norma operativa |
Normas nacionales básicas: GB/T 11263-2017 "Vigas en H laminadas en caliente y vigas en T divididas"; estándares de materiales de soporte: GB/T 700-2006, GB/T 1591-2018; estándar de galvanización y protección contra la corrosión: GB/T 13912-2020; estándar de aceptación de ingeniería: GB/T 50205-2020; Estándares internacionales opcionales para exportación: EN 10025 (Norma europea), JIS G3101 (Norma japonesa). |
Para proyectos de construcción nacional, estructuras de acero y fotovoltaicos, se debe aplicar estrictamente la norma nacional GB/T 11263-2017; para proyectos orientados a la exportación relacionados con el extranjero, se implementarán estándares europeos o japoneses según sea necesario; Para industrias especializadas como la ingeniería de puentes y la ingeniería química, el cumplimiento de estándares de aceptación específicos de la industria también es obligatorio. |
ShixinDa está ubicada en la base de la industria del acero Jinghai en Tianjin y se especializa en una gama completa de productos de acero galvanizado con sección en T. La empresa integra la adquisición de materias primas, el procesamiento, la galvanización en caliente y los servicios de exportación internacional en una operación unificada, con destacadas ventajas competitivas integrales. Los materiales base utilizados para nuestros productos son aceros compatibles como Q235B, Q355B y Q420B, con propiedades mecánicas que cumplen con los estándares nacionales. Las especificaciones de nuestros productos cubren todos los tamaños, desde H25 mm hasta 400 mm, y ofrecen longitudes estándar de 6 m, 9 m y 12 m, así como opciones de personalización no estándar. Las tolerancias dimensionales están estrictamente controladas, mientras que la rectitud y la precisión de la sección transversal cumplen con los requisitos de ensamblaje de alta precisión para sistemas fotovoltaicos, plantas industriales y muros cortina.
La superficie se trata uniformemente con un proceso estándar de galvanizado en caliente, con un espesor de recubrimiento de zinc de ≥85 μm; No se dejan áreas sin tratar en los bordes o esquinas. El recubrimiento galvanizado de unión metalúrgica ofrece una excelente resistencia al impacto y a la corrosión salina y alcalina, lo que garantiza un rendimiento a largo plazo sin mantenimiento en aplicaciones al aire libre y la idoneidad para entornos corrosivos como instalaciones fotovoltaicas costeras y al aire libre. El producto también incluye capacidades integradas de procesamiento profundo, que incluyen punzonado CNC, corte de precisión, doblado y soldadura, así como conformado en frío; sus propiedades de soldadura son estables, lo que lo hace ideal para ensamblajes atornillados y construcciones de estructuras de acero de alta resistencia.
Nuestros productos cumplen estrictamente con estándares nacionales como GB/T 11263 y GB/T 13912; Podemos proporcionar certificados de materiales, informes de pruebas de galvanización e informes de certificación SGS. Para pedidos de exportación, apoyamos el suministro de acuerdo con los estándares europeos y japoneses, lo que hace que nuestros productos sean adecuados para la exportación de sistemas de montaje fotovoltaicos a Asia Central y mercados extranjeros. Aprovechando nuestras ventajas de almacenamiento local, mantenemos una amplia disponibilidad de existencias, ofrecemos un ciclo de envío FOB corto en el puerto de Tianjin y proporcionamos cantidades mínimas de pedido flexibles. En comparación con los perfiles convencionales, la sección en T galvanizada de acero de ShixinDa ofrece una capacidad de carga más racional y un diseño liviano, elimina la necesidad de procesos de pintura y eliminación de óxido en el sitio y reduce significativamente los costos generales del proyecto, lo que lo convierte en una opción ideal y rentable para proyectos fotovoltaicos, proyectos de infraestructura municipal y talleres de estructuras de acero.
