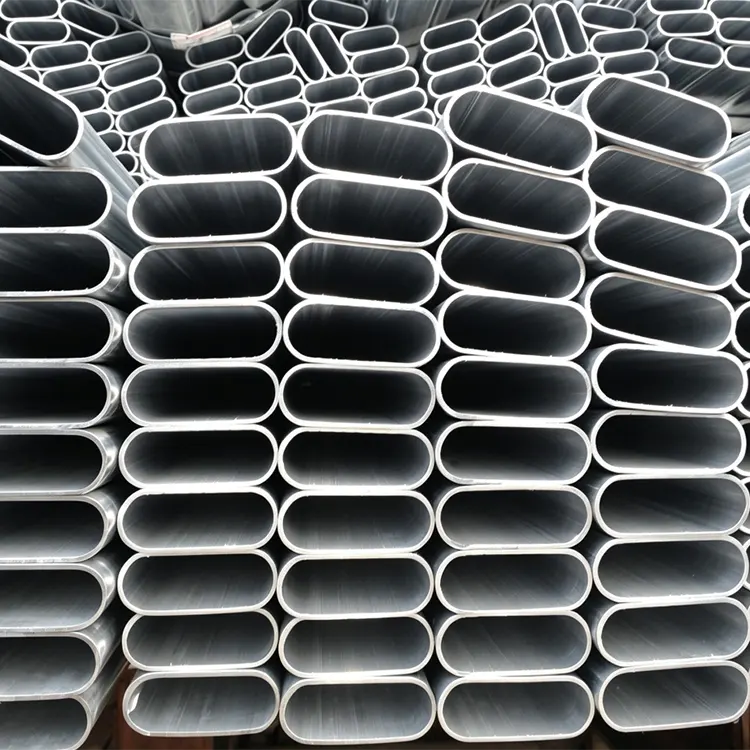

Tubo de acero ovalado

Los tubos de acero ovalados fabricados por la fábrica de Shixinda se dividen en dos procesos de conformado: soldadura de alta frecuencia y estirado en frío sin costura. Son adecuados para diferentes escenarios de uso de cargas ligeras y pesadas; se pueden seleccionar entre varios materiales base, como acero al carbono serie Q, acero inoxidable y aleación de aluminio. Al mismo tiempo, admiten diversos tratamientos superficiales anticorrosión y decorativos, como tuberías desnudas, galvanizado en caliente, revestimiento plástico y pulido mediante trefilado. Se utilizan ampliamente en cobertizos de invernaderos, barandillas municipales, maquinaria de precisión, marcos de equipos y otros campos, equilibrando el costo, la resistencia y la estética de la apariencia.

proceso de conformado

Tubos elípticos soldados por alta frecuencia: la banda de acero se enrolla y suelda. Tiene una velocidad de producción rápida y una alta rentabilidad, y se usa ampliamente en invernaderos y barandillas;

Tubos elípticos sin costura estirados en frío: los tubos circulares se extruyen para darles forma. Tienen alta precisión y no tienen costuras de soldadura. Se utilizan en equipos de precisión y estructuras mecánicas;

Materiales principales: acero al carbono Q195/Q235/Q355 (el más utilizado), acero inoxidable 304/316, aleación de aluminio 6063;

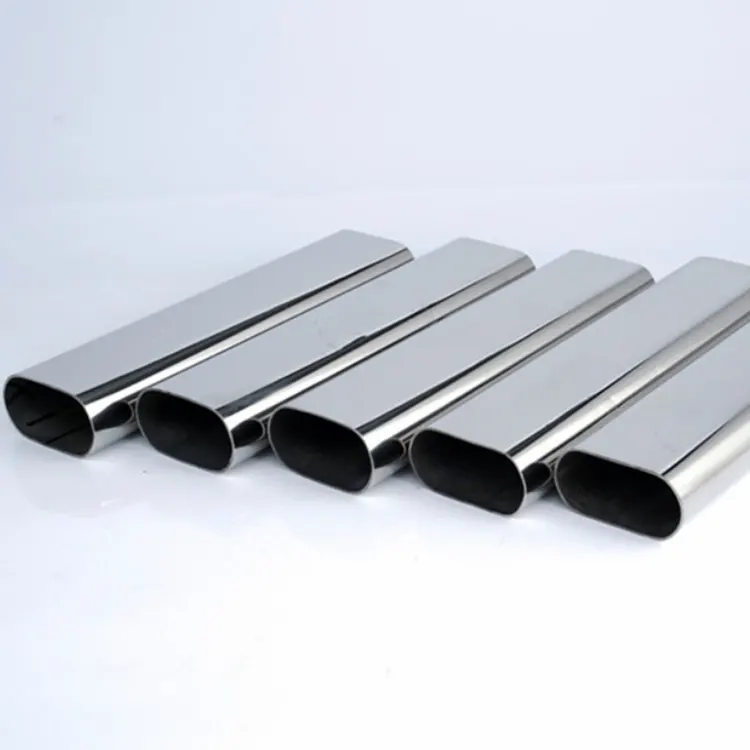

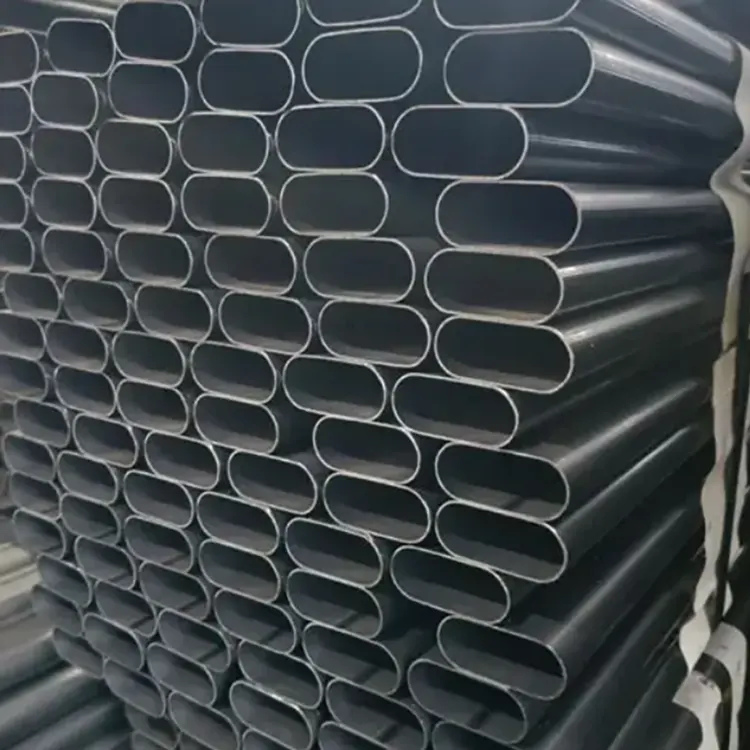

Tratamiento superficial: Tubos desnudos ennegrecidos, galvanizado en caliente, flejes galvanizados, revestimiento plástico, acero inoxidable pulido y cepillado.

Funciones principales

Según los escenarios de aplicación, se dividen en cuatro pistas funcionales principales:

Marco de carga para invernaderos agrícolas (aplicación principal y principal): reemplaza los tubos redondos tradicionales como marco de arco de los invernaderos, tiene una mayor resistencia a la flexión vertical y puede soportar fuertes vientos y nieve, y es menos probable que colapse en condiciones de gran envergadura;

Estructura protectora de decoración de edificios: barandillas de escaleras, barandillas de patio, barandillas de balcones, vallas de jardines, etc., con ajuste de agarre humano y diseño simple y elegante;

Estructura de equipos livianos: equipos de fitness, mobiliario de oficina, soportes fotovoltaicos, expositores, piezas de maquinaria agrícola, etc., con la misma resistencia, utiliza menos materiales y tiene un peso propio más ligero;

Tuberías ligeras de fluidos/ventilación - Tuberías de ventilación y extracción de humos, tuberías de intercambio de calor. La sección transversal aerodinámica tiene una menor resistencia al viento que los tubos redondos, lo que reduce el consumo de energía de ventilación.

Puntos de venta principales

1. Ventajas de la estructura mecánica.

El rendimiento antiflexión direccional es sobresaliente: bajo la misma área de sección transversal, la resistencia antiflexión vertical es entre un 15% y un 20% mayor que la de los tubos redondos, lo que fortalece la estabilidad del invernadero y la barandilla y elimina la necesidad de columnas verticales densas para grandes luces;

La sección transversal es plana y ahorra espacio: el espesor de la dirección estrecha es pequeño, el pasamano se adapta al cuerpo humano y la adherencia de la película del invernadero es alta, lo que reduce el desgaste de la película;

La resistencia a la torsión, no propensa a la deformación, el buen rendimiento del procesamiento de doblado en frío, se pueden formar en marcos de arco en forma de arco en un solo paso, con una alta eficiencia de procesamiento.

2. Ventajas de resistencia a la corrosión y durabilidad.

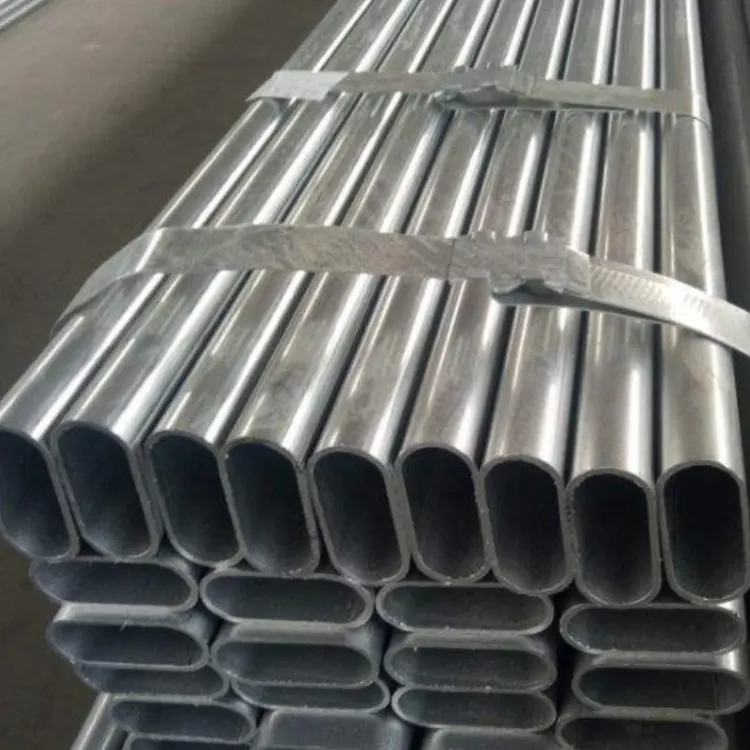

El espesor de la capa galvanizada en caliente es ≥ 65 μm, la prueba de niebla salina neutra dura 720 horas, la vida útil al aire libre es de 3 a 5 años más que la de las tuberías negras; El daño de la capa de zinc puede autoprotegerse mediante un ánodo, retrasando la oxidación;

Los tubos elípticos recubiertos de plástico son resistentes al gas amoniaco, ácidos y álcalis, y son adecuados para invernaderos de cría y zonas industriales húmedas.

3. Ventajas de costo y ligereza

Con los mismos requisitos de carga, los tubos elípticos utilizan menos material que los tubos cuadrados y los tubos redondos de paredes gruesas, lo que reduce los costos generales de adquisición y transporte; El peso propio es liviano, lo que facilita la construcción de invernaderos y su instalación en el sitio.

4. Apariencia y experiencia de uso.

La línea de flujo de arco circular no tiene bordes, el pasamanos es cómodo de sostener y es menos probable que lo golpeen; La apariencia moderna y simple es superior a la de las tuberías redondas en efectos de decoración municipal y del hogar;

Las costuras de soldadura son planas y lisas, la superficie es lisa, la adherencia de la pintura en aerosol/recubrimiento en aerosol es fuerte y la renovación posterior es simple.

5. Gran adaptabilidad

Se puede cortar, soldar, perforar y doblar, y admite un tamaño fijo estándar de 6 metros + personalización no estándar de 3 a 12 metros; Las especificaciones completas están disponibles en stock y la producción se puede realizar tanto para lotes grandes como pequeños.

Sistema de especificación básica

1. Reglas de anotación de dimensiones

Formato uniforme: eje largo (mm) × eje corto (mm) × espesor de pared (mm), ejemplo: 30×60×2,0 (eje corto 30, eje largo 60, espesor de pared 2 mm)

2. Dimensiones de la sección estándar convencional (mm)

Tamaño pequeño (muebles/iluminación/expositor pequeño)

15×30, 20×40, 20×50

Tamaño mediano (barandilla/barandilla de escalera/invernadero de tamaño pequeño a mediano)

25×50, 30×60, 30×70, 40×80 (modelo pasamanos universal)

Tamaño grande (invernadero de gran envergadura, estructura para equipo pesado)

30×100, 50×100, 60×112

3. Rango de espesor de pared común

Muebles ligeros/tubo decorativo: 0,8 ~ 1,5 mm

Invernaderos estándar, barandillas ordinarias: 1,5~2,5 mm

Cobertizo resistente, estructura industrial: 2,5~3,5 mm

4.Tabla de resumen de escenarios correspondientes al material

Descripción de la prueba de rendimiento

1. Prueba de inspección de soldadura: Inspección ultrasónica completa de las soldaduras en el tubo de acero ovalado soldado por alta frecuencia. No hay soldaduras defectuosas ni grietas en las soldaduras; el tipo sin costura estirado en frío no tiene soldaduras y tiene propiedades superiores de resistencia a la tracción y a la presión en comparación con los productos de tubería soldada.

2. Pruebas mecánicas de flexión y compresión: bajo el mismo espesor de pared, la sección transversal elíptica tiene una distribución de fuerza uniforme y su capacidad para resistir la deformación por flexión es mejor que la del tubo circular. El soporte del invernadero puede soportar cargas pesadas a largo plazo sin deformarse.

3. Prueba de resistencia a la corrosión del revestimiento de zinc: el tubo elíptico galvanizado en caliente pasó la prueba de niebla salina y la adhesión del revestimiento de zinc cumple con los estándares. No es propenso a oxidarse ni pelarse cuando se usa al aire libre y al aire libre; El material de la tubería recubierto de plástico es resistente a ácidos y álcalis y a los rayos ultravioleta.

4. Prueba de precisión dimensional: el tubo elíptico sin costura estirado en frío tiene una tolerancia extremadamente pequeña para las dimensiones de longitud y diámetro, y la sección transversal es regular, lo que cumple con los requisitos de precisión para el ensamblaje mecánico; Las dimensiones de la tubería soldada se controlan dentro de los estándares de la industria.

5. Resistencia del material y prueba de impacto: la tubería elíptica de acero con alto contenido de carbono Q355 tiene una gran tenacidad al impacto y es menos propensa a agrietarse en ambientes de baja temperatura; El material de la tubería de acero inoxidable 304 es resistente a la corrosión por vapor de agua y es adecuado para ambientes húmedos y químicos.

6. Prueba de procesamiento de flexión: Los tubos elípticos calificados normalmente se pueden doblar, perforar y cortar para su procesamiento, sin grietas ni depresiones en la pared de la tubería, y son adecuados para diversos requisitos de procesamiento secundario.
