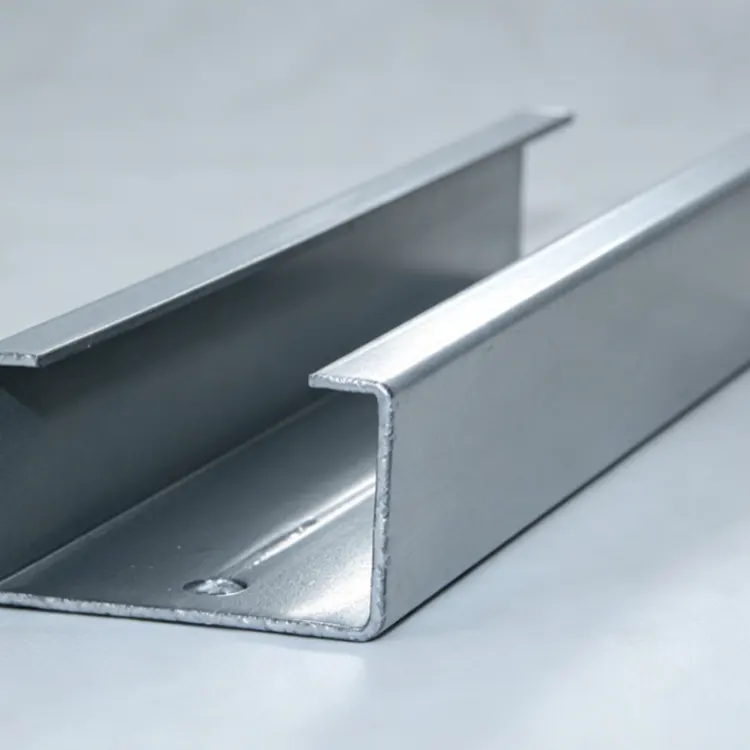

Los proveedores de Shixinda han producido especialmente este canal de acero conformado en frío, también conocido como acero laminado en frío en forma de U. Se forma laminando tiras de acero a temperatura ambiente. La sección transversal tiene forma de ranura "[". Pertenece al acero de paredes delgadas conformado en frío y es diferente del acero de canal laminado en caliente producido mediante laminación a alta temperatura. Cumple con la norma nacional GB/T 6728 para Secciones de Acero Laminado en Frío.
|
Tabla de especificaciones de acero de canal conformado en frío igual estándar GB/T 6728 (canal en U) |
||||||
|
No. |
Tamaño Modelo (H×B×t, mm) |
Altura de la sección H (mm) |
Ancho de brida B (mm) |
Espesor estándar opcional (mm) |
Material común |
Principales escenarios de aplicación |
|
1 |
40×20×t |
40 |
20 |
1,5/2,0/2,5 |
Q235B/Q355B |
Pequeños bastidores de almacenamiento, soportes para cables, quillas ligeras. |
|
2 |
50×30×t |
50 |
30 |
1,5/2,0/2,5/3,0 |
Q235B/Q355B/Galvanizado |
Bastidores de almacenamiento, quillas, marcos de equipos ligeros. |
|
3 |
60×30×t |
60 |
30 |
2,0/2,5/3,0 |
Q235B/Q355B |
Quillas de pared, marcos de soporte, correas ligeras. |
|
4 |
80×40×t |
80 |
40 |
2,0/2,5/3,0/4,0 |
Q235B/Q355B/Galvanizado |
Correas de fábrica, soportes fotovoltaicos, bastidores de servicio medio. |
|
5 |
100×50×t |
100 |
50 |
2,0/2,5/3,0/4,0/5,0 |
Q235B/Q355B/Galvanizado |
Correas de tejado, columnas de soporte fotovoltaico, estructuras de acero medianas |
|
6 |
120×50×t |
120 |
50 |
2,5/3,0/4,0/5,0/6,0 |
Q235B/Q355B |
Correas pesadas, bases de equipos, marcos de estructuras de acero. |
|
7 |
120×60×t |
120 |
60 |
2,5/3,0/4,0/5,0/6,0 |
Q235B/Q355B/Galvanizado |
Soportes fotovoltaicos, correas pesadas, marcos de equipos mecánicos |
|
8 |
140×60×t |
140 |
60 |
3,0/4,0/5,0/6,0 |
Q355B |
Grandes estructuras de acero, columnas de soporte fotovoltaico, soportes para cargas pesadas |
|
9 |
160×60×t |
160 |
60 |
3,0/4,0/5,0/6,0/8,0 |
Q355B/Galvanizado |
Vigas y columnas de fábrica, grandes soportes fotovoltaicos, estructuras de acero pesadas |
|
10 |
180×70×t |
180 |
70 |
3,0/4,0/5,0/6,0/8,0 |
Q355B |
Estructuras pesadas de fábrica, bases de equipos, soportes de puentes. |
|
11 |
200×70×t |
200 |
70 |
3,0/4,0/5,0/6,0/8,0/10,0 |
Q355B/Galvanizado |
Grandes estructuras de acero, pesadas columnas fotovoltaicas, soportes de infraestructura |
|
Tipo de perfil |
Principales escenarios de aplicación |
|
Mini canal U de pared delgada (40×20 / 50×30) |
Quilas, bandejas portacables, soportes pequeños, accesorios para rack. |
|
Canal en U estándar formado en frío (80×40 ~ 120×60) |
Marquesinas, bases de equipos, soportes para tuberías. |
|

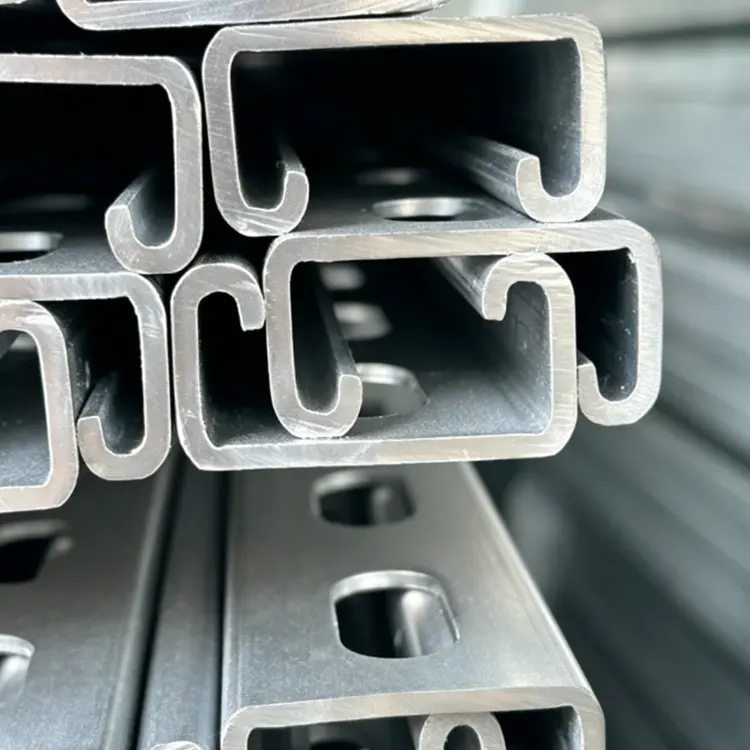

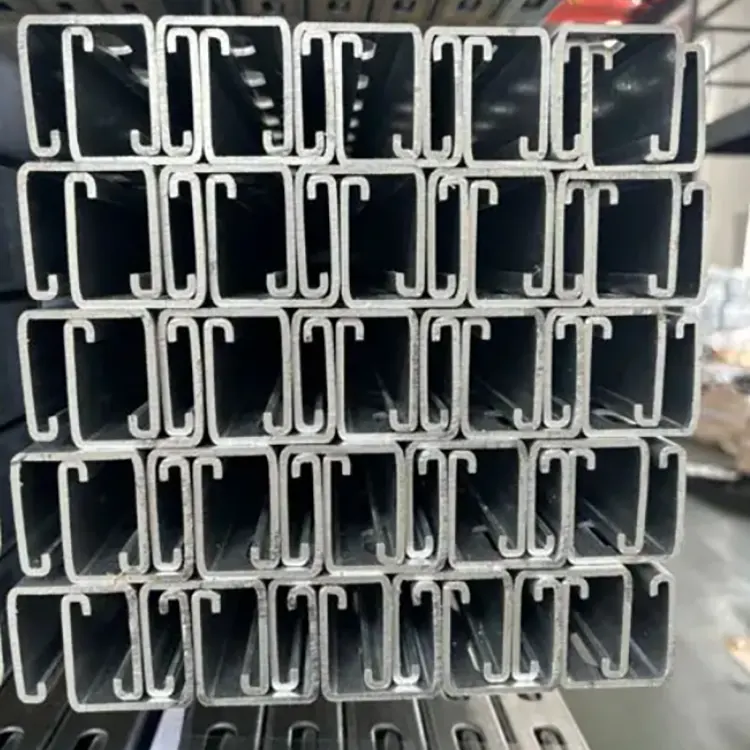

Canal C con labios interiores |
Correas de fábrica, vigas principales de soportes fotovoltaicos. |
|
Canal en U formado en frío de pared gruesa (160×60 / 200×70) |
Áticos de alta resistencia, grandes columnas de soporte fotovoltaico, marcos de equipos de carga pesada |
- Proceso de conformado en frío, mayor precisión de sección.
- Acabado superficial limpio, sin necesidad de rectificado secundario
- Estructura liviana y de alta resistencia, reduce efectivamente la carga y el costo
- Buena simetría estructural, distribución de fuerza estable y equilibrada.
- Gran adaptabilidad para procesamiento profundo, personalización flexible
- Actualización opcional de protección contra la corrosión, excelente resistencia a la intemperie en exteriores
- Estándares de calidad nacionales controlables, fuerte aplicabilidad de ingeniería.
1.Selección basada en las condiciones de trabajo: el canal de acero conformado en frío se utiliza principalmente para soporte de carga liviano y uniforme, adecuado para vigas de techo, soportes, nervaduras y estructuras de soporte de carga auxiliares; para vigas principales con núcleo de carga de alta presión y gran luz de impacto de carga pesada, se recomienda combinarlas con acero laminado en caliente para evitar deformaciones por impacto fuerte a largo plazo.
2.Especificaciones de operación de construcción de soldadura: los perfiles conformados en frío tienen una ligera tensión residual de trabajo en frío, la soldadura en el sitio debe adoptar soldadura por puntos segmentada y métodos de soldadura lenta a baja temperatura, evitando la soldadura concentrada continua a alta temperatura, para evitar que la concentración de tensión local cause deformación y agrietamiento. Realice un tratamiento de prevención de oxidación y reparación de pintura inmediatamente después de soldar.
3. Distribución uniforme de la fuerza durante la instalación: asegure la planitud de la superficie de contacto del perfil durante la instalación, prohíba la suspensión de un solo punto y el ensamblaje de torsión forzada, para evitar cargas excéntricas que causen flexión lateral o deformación del perfil y garantice la estabilidad a largo plazo de la estructura.
4. Uso de protección contra la corrosión de acuerdo con la clasificación ambiental: para condiciones de trabajo ordinarias en interiores secos, se puede seleccionar un canal de acero negro conformado en frío; para ambientes al aire libre, con niebla salina costera y ambientes húmedos, ácidos y alcalinos, es necesario utilizar el tipo galvanizado en caliente para retrasar el envejecimiento y la oxidación de la capa de zinc.
5.Preprocesamiento para procesamiento profundo por adelantado: para proyectos por lotes, se recomienda preparar previamente los orificios y el corte de longitud fija en la fábrica para reducir el procesamiento secundario en el sitio, reducir los errores de procesamiento en el sitio y el desgaste de la superficie, y mejorar la precisión de la instalación y la eficiencia de la construcción.
6.A prueba de humedad y protección durante el almacenamiento y apilamiento: Los productos terminados deben elevarse del suelo, cubrirse con una película impermeable para el apilamiento, para evitar la humedad del suelo a largo plazo y el empapado de la lluvia, y evitar que la superficie del perfil se oxide y se vuelva blanca, y el crecimiento de óxido.
7. Cumplir con las especificaciones estándar para la adaptación: la construcción nacional y extranjera sigue estrictamente los requisitos de las normas nacionales GB/T 6728 y las normas europeas; para proyectos de exportación, las tolerancias correspondientes y los estándares de espesor de pared se pueden igualar según sea necesario para garantizar el cumplimiento de la aceptación del proyecto.
A1: Es muy adecuado. Tiene alta precisión, una superficie lisa, es liviano y no se deforma fácilmente. Es el material preferido para vigas de acero ligeras interiores y soportes de paredes.
R2: El acero conformado en frío tiene dimensiones más precisas, una apariencia más atractiva y es más liviano. Es adecuado para construcciones ligeras y precisas; El acero laminado en caliente es más adecuado para soportar cargas estructurales principales de servicio pesado.
A3: El proceso regular de galvanizado en caliente tiene una fuerte resistencia a la intemperie. Se puede utilizar de forma estable en entornos exteriores habituales durante mucho tiempo y, por lo general, no requiere mantenimiento frecuente.
A4: Se admite personalización de tamaño completo, corte a medida y perforación precisa. Los componentes terminados se pueden entregar directamente, eliminando la necesidad de procesamiento en el sitio.
R5: Las especificaciones de las paredes de espesor medio son totalmente compatibles con las correas fotovoltaicas, soportan estructuras de carga auxiliares y actualmente son el material principal para la renovación fotovoltaica liviana.
A6: Cada lote puede proporcionar certificados de materiales y documentos de prueba de fábrica. Se admiten la reinspección por muestreo de terceros y el despacho de exportación.
R7: Se admiten corte cero, entrega de lotes mixtos y entrega de pedidos urgente. Las especificaciones del inventario están completas y no existe un límite alto de cantidad mínima de pedido.
